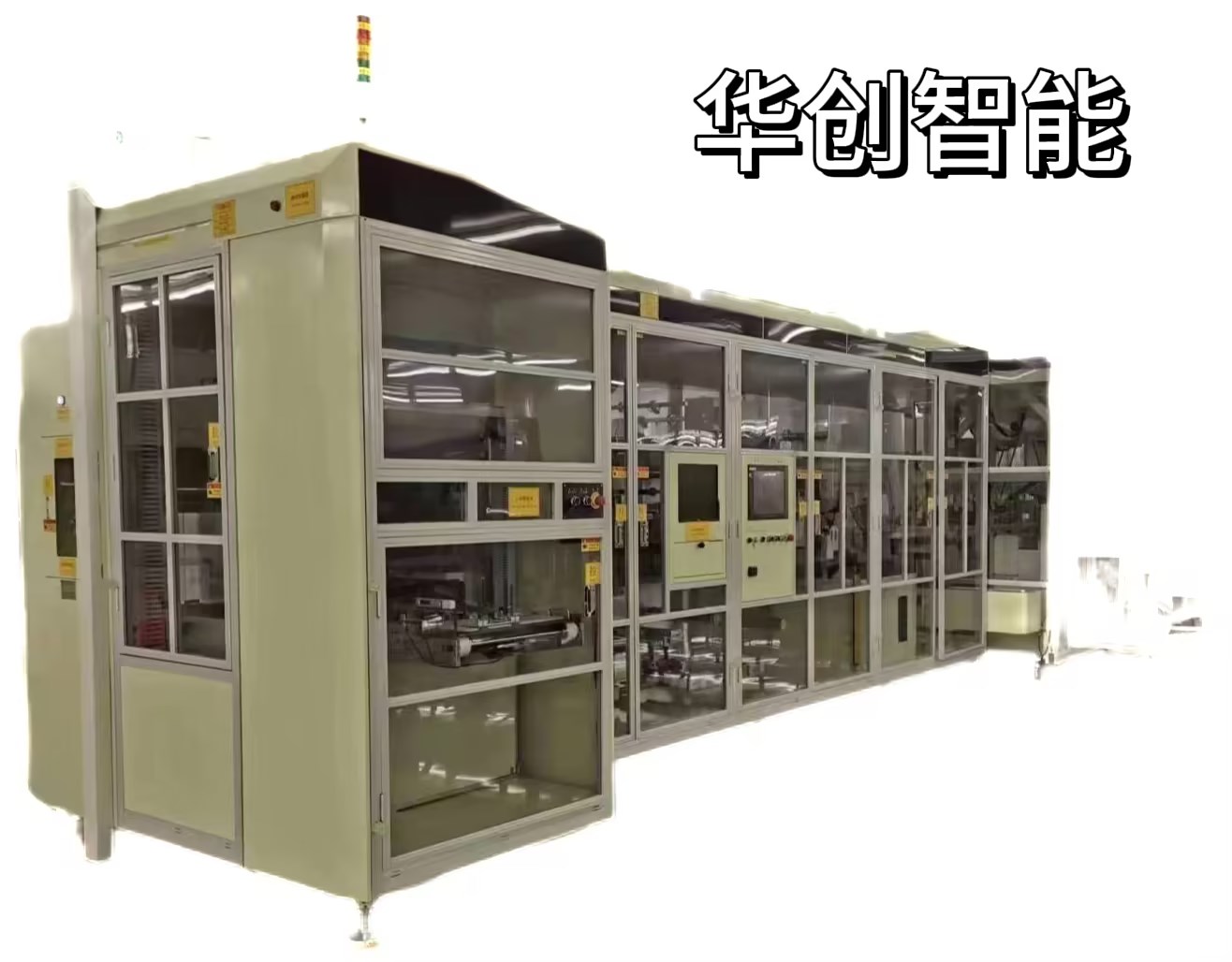

圆刀机偏光片裁切检测设备

本设备主要用于对片材状偏光片进行裁切处理;

整体采用方通机架和铝合金外罩组成;

外罩门配备有客户制定品牌安全锁。


技术参数

序号

项目

参数

1

片料规格

max550x230mm;min290x140mm

2

材料厚度

100um-350um

3

来料宽度

≤250mm

4

材料初始定位精度

≤±0.1mm

5

取料盒高度/层数

max250mm/600pcs

6

收料料盒高速/层数

max50mm/140pcs

7

机械手取料速度

≥20sec/min

8

蜘蛛手抓料速度

≤60sec/min

9

喷码位置精度

≤±0.25mm(以喷码机厂商提供最终数据为准)

10

CCD检测

可识别材料表面标示和喷码差异

11

功率

≤20Kw

12

电源

AC380V±10%,三相.50Hz.

13

气源

压缩空气0.6Mpa

14

设备尺寸

L6000×W2300×H2750(主体)

15

设备重量

6000Kg
